SERIES ADPS / EDPS / BDPA |
CÔNG TẮC CHÊNH ÁP, CÔNG TẮC LỌC DƠ, CÔNG TẮC CHÊNH ÁP CẦU THANG |
|
Đặc tính |
Mô tả |
|

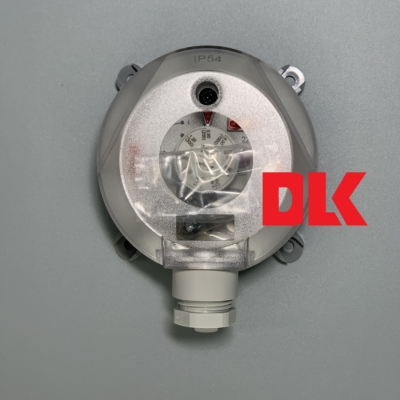

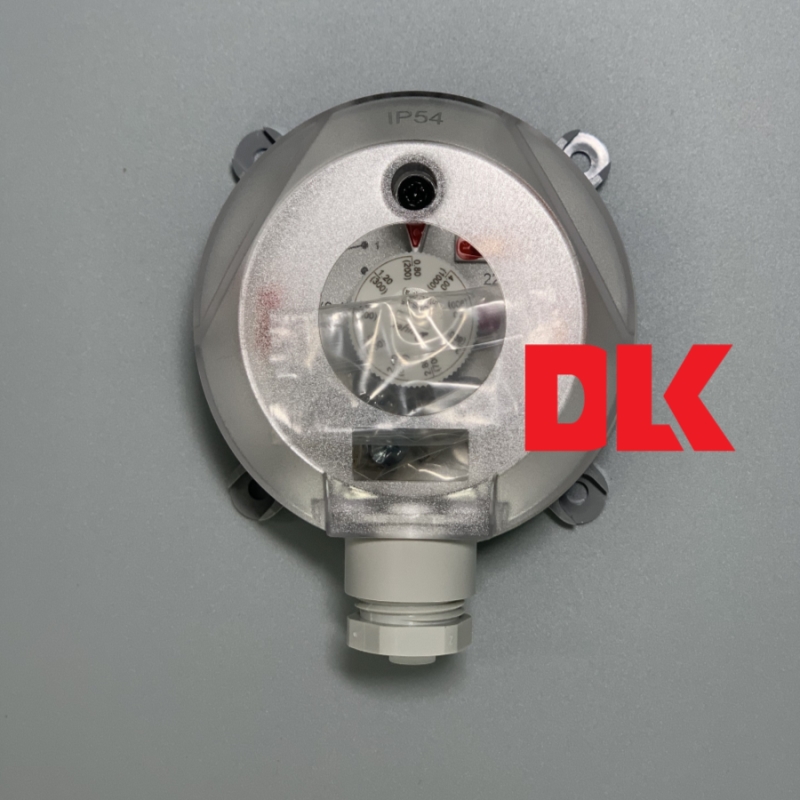

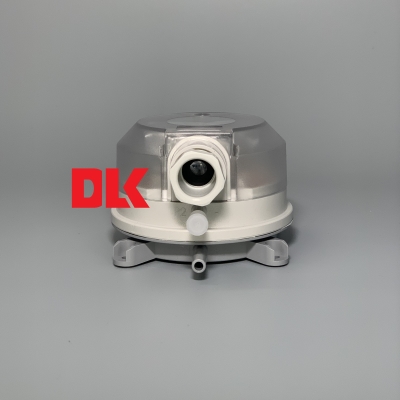

Series ADPS |
Công Tắc Chênh Áp Có Thể Điều Chỉnh |
|
Dịch vụ (Môi chất) |
Không khí và khí tương thích, không cháy. |
|
Vật liệu ướt |
Vật liệu màng: Silicone. Vật liệu vỏ: PA 6.6 và POM. |
|
Giới hạn nhiệt độ |
Quá trình/Môi trường: -40 đến 185°F (-40 đến 85°C), cho ứng dụng FM: tối đa 140°F (60°C). |
|
Giới hạn áp suất |
Áp suất vận hành tối đa: 7.25 psi (500 mbar) cho tất cả các dải áp suất, áp suất chuyển mạch và chênh áp. |
|
Loại công tắc |
SPDT. |
|
Định mức điện |
Tiêu chuẩn: Tối đa 1.5 A (0.4 A) / 250 VAC, cho ứng dụng FM: 5 A / 125-250 VAC; Tùy chọn: Tiếp điểm vàng: tối đa 0.1A/24 VDC. |
|
Kết nối điện |
Đầu nối vít đẩy. Giảm căng cáp: PG-9 (tiêu chuẩn) hoặc PG-11 (tùy chọn). |
|
Kết nối quá trình |
2 đầu nối nhựa, đường kính ngoài 0.24" (6.0 mm): Tiêu chuẩn, đối với các bộ phận kết nối kim loại Ø 0.24" (6.0 mm) & 0.16" (4.0 mm), đặt hàng riêng phụ kiện A-125. |
|
Hướng lắp đặt |
Thẳng đứng, với các kết nối áp suất hướng xuống dưới. |
|
Trọng lượng |
4. 6 oz (130 g) không có giá đỡ. |
|
Phê duyệt của cơ quan |
CE, RoHS. |
|
Series EDPS |
Công Tắc Chênh Áp Có Thể Điều Chỉnh |
|
Service |
Không khí và các khí tương thích, không cháy. |
|
Wetted Materials |
Vật liệu màng: Silicone; Vật liệu vỏ: PA 6.6 và POM. |
|
Temperature Limits |
Quá trình/Môi trường: -4 đến 185°F (-20 đến 85°C). |
|
Pressure Limits |
Áp suất vận hành tối đa 2.89 psi (200 mbar) cho dải áp suất .08-.4" w.c. (.2-1 mbar). Áp suất hoạt động tối đa 7.25 psi (500 mbar) cho tất cả các dải áp suất, áp suất chuyển mạch và chênh áp khác. |
|
Switch Type |
SPDT. |
|
Electrical Rating |
Tiêu chuẩn: Tối đa 1.0 A/250 VAC; Tùy chọn: Tiếp điểm vàng: tối đa 0.1A/24 VDC. |
|
Electrical Connections |
Đầu nối vít nhấn. |
|
Process Connections |
2 đầu nối nhựa, đường kính ngoài 0.24" (6.0 mm). |
|
Mounting Orientation |
Thẳng đứng, với các kết nối áp suất hướng xuống dưới. |
|
Weight |
2.1 oz (60 g) không có giá đỡ. |
|
Agency Approvals |
CE, RoHS. |
|
Series BDPA |
Công Tắc Chênh Lệch Áp Suất Có Thể Điều Chỉnh |
|
Dịch vụ (Môi chất) |
Không khí và các khí tương thích, không cháy. |
|
Vật liệu Wet |
Màng: Silicone; Vỏ: PC và PA; Công tắc: PA6.6. |
|
Giới hạn nhiệt độ |
-4 đến 185°F (-20 đến 85°C). |
|
Giới hạn áp suất |
Áp suất hoạt động tối đa 40" w.c (100 mbar) cho tất cả các dải áp suất. Áp suất nổ 200" w.c (500 mbar). |
|
Loại công tắc |
SPDT. |
|
Độ Lặp Lại |
±15% toàn thang đo. |
|
Thông số Điện |
1 A (0.4) A / 250 VAC. |
|
Kết Nối Điện |
Đầu vít, PG-9 cable gland. |
|
Kết Nối Quá Trình |
Đường kính ngoài 6.2 mm. |
|
Hướng Lắp Đặt |
Dọc, các cổng kết nối áp suất hướng xuống dưới. |
|
Tuổi Thọ Cơ Học |
>10^6 hoạt động. |
|
Trọng Lượng |
4 oz (113.4 g). |
|
Cấp độ bảo vệ |
IP65. |
|
Cơ quan phê duyệt |
CE. |
